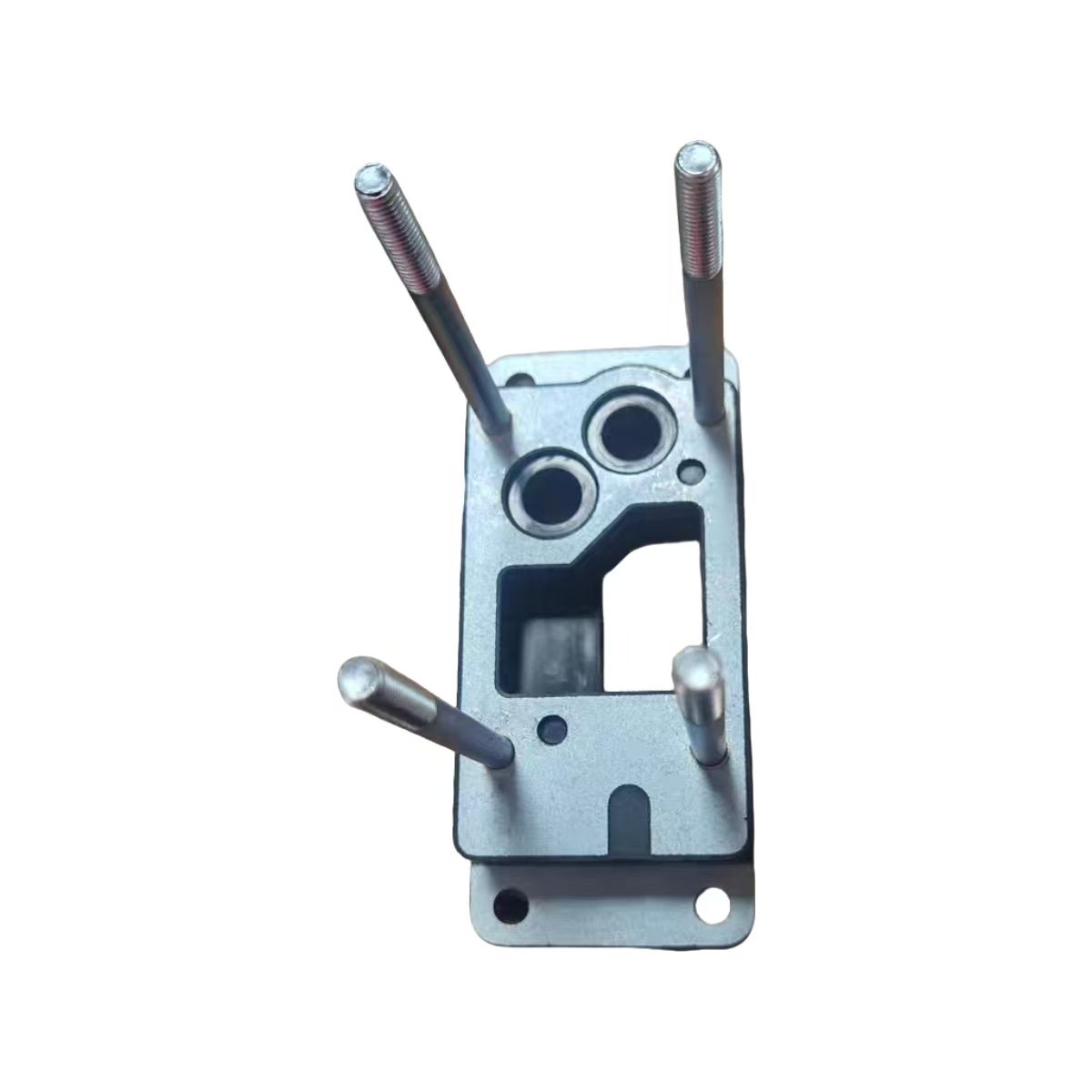

Prigušna ploča FAST hidrauličkog retardera za Shacman kamion

Prigušna ploča FAST hidrauličkog retardera za Shacman kamion je montažna i zaštitna komponenta koju isporučuje Skyond, a proizvodi se u našem pogonu u Kini. Ova prigušna ploča je dizajnirana za pneumatski proporcionalni kontrolni ventil na FAST hidrauličnim retarderima, koji se obično nalaze na Shacman teškim kamionima uključujući serije X5000, X6000 i M3000S, kao i drugim markama opremljenim FAST retarderima kao što su Sinotruk HOWO, Yutong i Yaxing. Prigušna ploča retardera montira se izravno na sklop kućišta upravljačkog ventila, osiguravajući proporcionalni ventil koji regulira tlak zraka koji ulazi u uljnu karter retardera. Ova kontrola tlaka određuje protok ulja u radnu komoru, što zauzvrat upravlja momentom kočenja. Istrošena ili nedostaje prigušna ploča dopušta prekomjernim vibracijama da dopru do preciznog ventila, što dovodi do nepravilnog kočenja, odgođenog uključivanja ili potpunog kvara ventila. Zamjenom prigušne ploče retardera vraća se stabilan rad ventila i dosljedna hidraulička sila za sigurnije usporavanje vozila.

Prednosti proizvoda

Osigurava proporcionalni ventil od vibracija.

Prigušna ploča hidrauličkog retardera FAST za Shacman kamion čvrsto drži elektromagnetski proporcionalni ventil na tijelu retarder ventila. To sprječava pomicanje ventila ili izobličenje signala uzrokovano vibracijama na cesti i poskakivanjem vozila, osiguravajući da retarder dosljedno reagira na naredbe vozača.

Produžuje vijek trajanja komponenti.

Apsorpcijom energije udara i vibracija prije nego što dospije do proporcionalnog ventila, prigušna ploča smanjuje trošenje unutarnjih komponenti ventila kao što su kalem, opruge i solenoidi. To znači dulje servisne intervale i manje zamjena ventila tijekom životnog vijeka vozila.

Kompozitna konstrukcija metal-guma.

Čelična ploča omogućuje krutu montažu i precizno pozicioniranje ventila, dok spojeni gumeni sloj apsorbira visokofrekventne vibracije. Ovaj integrirani dizajn eliminira potrebu za odvojenim montažnim nosačima i izolatorima, pojednostavljujući sklop ventila i smanjujući potencijalne točke kvara.

Čuva osnovne prednosti kočenja retardera.

Stabilan proporcionalni ventil omogućuje retarderu da isporuči svoj puni kočioni potencijal usporenja bez habanja, dosljedne performanse bez toplinskog blijeđenja i smanjeno opterećenje radnih kočnica i guma. Za operatere voznih parkova to znači manje troškove održavanja i poboljšanu potrošnju goriva.

Izravna OEM zamjena.

Montažne rupe, debljina ploče i ukupne dimenzije odgovaraju specifikacijama originalne opreme. Instalacija ne zahtijeva preinake na kućištu ventila ili okolnim komponentama.

Ključne specifikacije

Koja je uloga prigušivanja?

Prigušna ploča hidrauličkog retardera FAST za Shacman kamion služi tri bitne funkcije u sustavu upravljanja retarderom:

Sigurna montaža. Ploča čvrsto pričvršćuje elektromagnetski proporcionalni ventil za tijelo retarder ventila. Ova mehanička fiksacija sprječava pomicanje ili labavljenje ventila pod vibracijama vozila, održavajući precizno poravnanje između ventila i njegovih pneumatskih i električnih priključaka.

Prigušivanje vibracija.Integrirani gumeni sloj apsorbira i raspršuje energiju udaraca i vibracija s ceste i pogona. Bez ovog prigušivanja, vibracije bi se prenosile izravno na unutarnje komponente ventila, kalem, opruge i solenoide, uzrokujući prerano trošenje, nepravilan odziv ili potpuni kvar.

Zaštita integriteta signala.Izoliranjem ventila od vibracija, prigušna ploča retardera sprječava da lažni signali ili izobličenje signala dođu do elektroničke upravljačke jedinice. Proporcionalni ventil se oslanja na precizne električne signale iz ECU-a za regulaciju tlaka zraka. Odbijanje kontakta izazvano vibracijama ili povremeni spojevi mogu uzrokovati da ECU pogrešno protumači položaj ventila, što dovodi do neispravne primjene momenta kočenja.

Za vozača to znači predvidljiv, linearan odziv kočenja u svim načinima rada retardera, od funkcije spuštanja pri konstantnoj brzini do načina potpunog kočenja.

O konstrukciji proizvoda

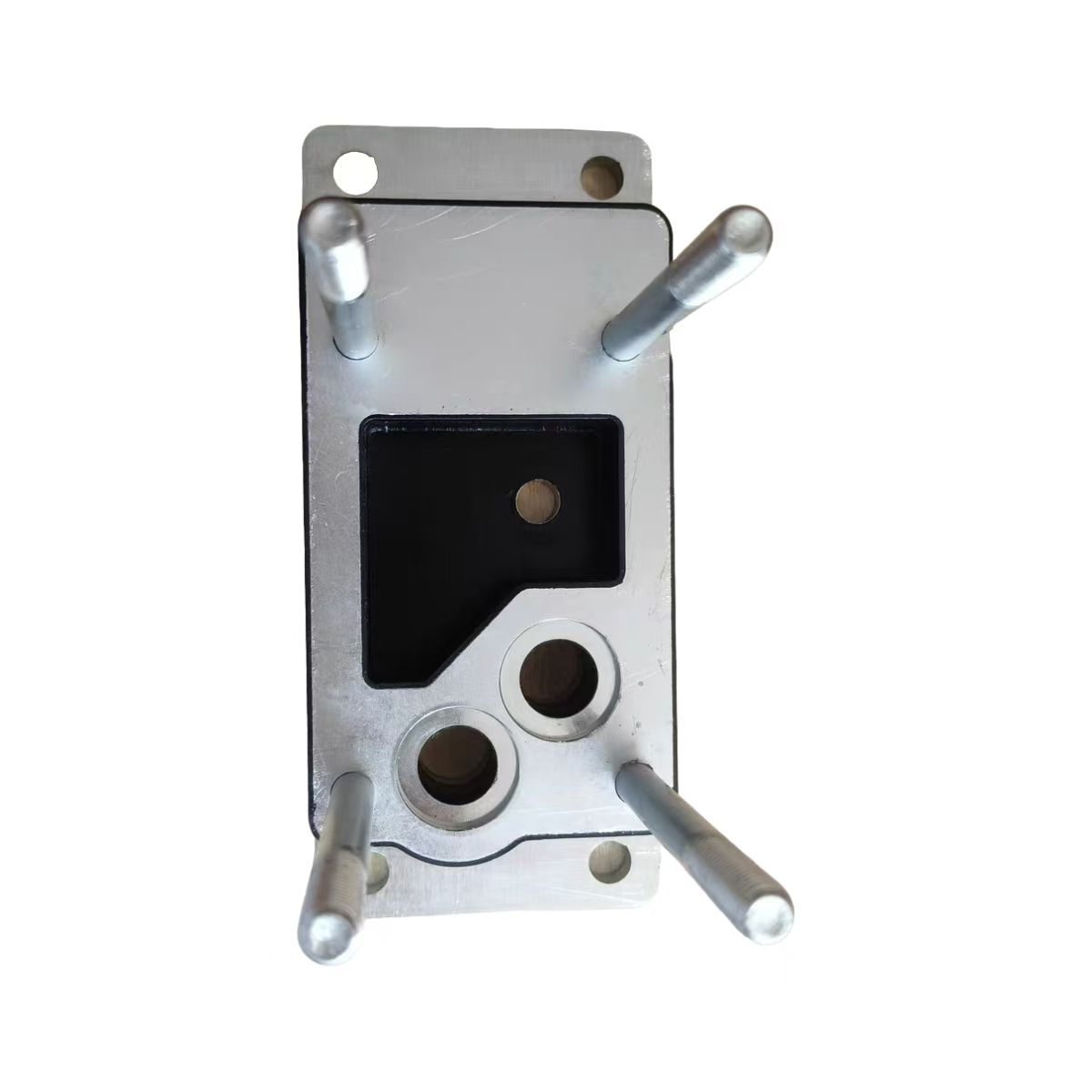

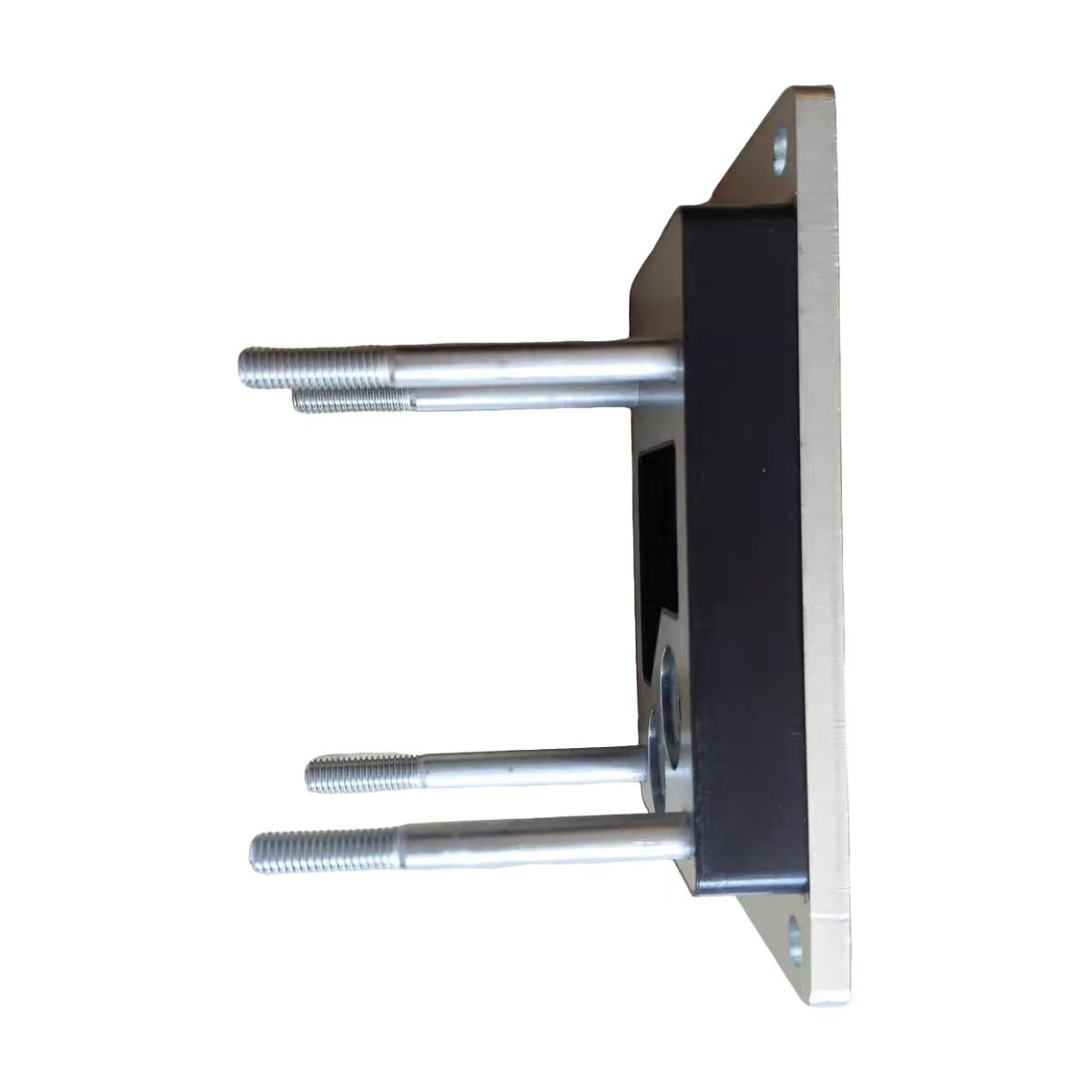

Ova prigušna ploča retardera ima kompozitnu konstrukciju: ploča od ugljičnog čelika Q235 spojena na gumeni prigušni sloj.

Ploča od ugljičnog čelika Q235.Ovaj strukturni čelik osigurava krutost potrebnu za sigurnu montažu proporcionalnog ventila. Otporan je na savijanje i deformaciju pod silama stezanja montažnih vijaka i vibracijskim opterećenjima vozila. Čelična ploča održava preciznu orijentaciju ventila u odnosu na tijelo ventila, osiguravajući da pneumatski i električni priključci ostanu poravnati.

Gumeni prigušni sloj.Sloj elastomera apsorbira energiju visokofrekventnih vibracija i pretvara je u toplinu koja se rasipa kroz ploču. Ova gumena smjesa je formulirana da zadrži svoja svojstva prigušivanja u rasponu temperatura koji se susreću u radu teških kamiona od hladnog pokretanja zimi do održane topline iz sustava usporivača tijekom dugih nizbrdica.

Prednost kompozitnog dizajna.Spajanjem metala i gume u jednu cjelinu, prigušna ploča pruža i strukturnu montažu i izolaciju od vibracija u jednoj kompaktnoj komponenti. Ovo eliminira potrebu za odvojenim nosačima za montažu i gumenim izolatorima, pojednostavljujući sklop ventila i smanjujući moguće točke kvara.

Kompatibilni modeli retardera i primjene u vozilima

Prigušna ploča FAST hidrauličkog retardera za kamion Shacman kompatibilna je s cijelim nizom modela FAST hidrauličkih retardera:

1. FH400B (serijski spoj). Montira se u skladu s mjenjačem, pogodno za vozila gdje prostor dopušta serijsku ugradnju.

2. FH240B. Kompaktni model sa serijskim spajanjem za aplikacije s manjim konjskim snagama.

3. FHB320B (paralelna veza). Postavlja se uz mjenjač, ​​čuvajući sučelje priključnog vratila (PTO).

4. FHB400B. Model paralelnog povezivanja većeg kapaciteta.

Ovi modeli retardera tvornički su ugrađeni ili ih ugrađuje trgovac na:

1. Shacman X5000, X6000, M3000S i drugi teški kamioni Shacman

2. Sinotruk HOWO serija

3. Autobusi Yutong i Yaxing

4. Druge marke gospodarskih vozila koje koriste FAST retardere

Za radionice i operatere voznih parkova, ploča za prigušivanje retardera pruža jedan SKU koji pokriva više modela retardera i aplikacija vozila, pojednostavljujući upravljanje inventarom.

Montaža i održavanje

Zamjena prigušne ploče retardera zahtijeva pažnju prema detaljima:

Preporuča se profesionalna montaža

Rad uključuje rastavljanje kućišta upravljačkog ventila retardera. Preporučujemo da zamjenu izvrši tehničar s iskustvom u servisu FAST retardera.

Specifikacija zakretnog momenta

Montažni vijci moraju biti zategnuti na navedeni moment pomoću moment ključa. Pretjerano zatezanje može oštetiti tijelo ventila ili prigušnu ploču; nedovoljno zatezanje omogućuje kretanje i vibracije.

Pregledajte povezane komponente

Kada je ventil uklonjen, provjerite ima li oštećenja na samom proporcionalnom ventilu. Provjerite je li brtva O-prstena tvrdoća, pukotina ili deformacija i zamijenite je ako je potrebno.

Ispitivanje funkcionalnosti nakon instalacije

Nakon ponovne montaže, testirajte retarder kroz sve načine rada pri konstantnoj brzini i svaki stupanj kočenja kako biste potvrdili normalnu silu kočenja i nema curenja zraka ili ulja.

Većinu instalacija iskusni tehničar može dovršiti za manje od jednog sata.

Kako Skyond kontrolira i testira kvalitetu?

Svaka FAST hidraulična retarder prigušna ploča za Shacman kamion koju isporučuje Skyond pregledava se prije otpreme:

Provjera dimenzija.Položaj otvora za ugradnju ploče, debljina i ukupne dimenzije provjeravaju se prema specifikacijama OEM-a kako bi se osiguralo ispravno postavljanje.

Cjelovitost gumene veze. Gumeni sloj se provjerava radi pravilnog spajanja na čeličnu ploču, bez šupljina ili odvajanja.

Završna obrada površine.Čelična ploča se provjerava na neravnine, oštre rubove ili koroziju koja bi mogla utjecati na ugradnju ili vijek trajanja.

Ispitivanje uzorka. Nasumični uzorci iz svake serije podvrgavaju se ispitivanju kompresije i vibracija kako bi se potvrdila učinkovitost prigušivanja.

Napredna proizvodnja u Skyondu

Skyond upravlja modernim proizvodnim pogonom opremljenim preciznim strojevima i automatiziranim proizvodnim linijama. Naša tvornica je sposobna proizvesti prigušnu ploču FAST hidrauličkog retardera za kamion Shacman i druge precizne komponente prema dosljednim standardima kvalitete.

Precizna CNC obrada. Naša CNC oprema upravlja rezanjem i oblikovanjem metalnih komponenti prema točnim specifikacijama. Za prigušnu ploču, ovo osigurava točne lokacije rupa za ugradnju, dosljednu debljinu ploče i pravilno pristajanje na tijelo ventila. Točnost dimenzija izravno utječe na jednostavnost instalacije i sposobnost ploče da održi poravnanje ventila pod vibracijama.

Automatizirana montaža i kontrola kvalitete. Automatizirani procesi smanjuju ljudsku pogrešku i osiguravaju dosljednu kvalitetu izrade kroz proizvodne serije. Svaka serija prolazi inspekciju u više faza, od provjere sirovina do testiranja gotovog proizvoda.

Namjenska linija za lijepljenje gume. Gumeni prigušni sloj spojen je na čeličnu ploču pomoću kontroliranih procesa koji osiguravaju pravilno prianjanje bez šupljina ili raslojavanja. Ova cjelovitost lijepljenja ključna je za učinak prigušivanja vibracija ploče tijekom njezina vijeka trajanja.

Oprema za ispitivanje. Mjerni alati visoke točnosti i električni ispitivači provjeravaju performanse proizvoda u simuliranim radnim uvjetima. Nasumični uzorci iz svake serije podvrgavaju se ispitivanju kompresije i vibracija kako bi se potvrdilo da karakteristike prigušenja zadovoljavaju specifikacije.

Kapacitet proizvodnje. Naš pogon podržava proizvodnju velikih razmjera kako bi se zadovoljile masovne narudžbe uz održavanje dosljedne kvalitete. Za operatere voznih parkova i trgovačka poduzeća koja zahtijevaju velike količine, možemo povećati proizvodnju u skladu s tim.

Globalna dostava i logistika

Skyond izvozi u Rusiju, središnju Aziju, jugoistočnu Aziju, Afriku, Južnu Ameriku i druge regije. Naš logistički tim bavi se:

1. Utovar kontejnera uz odgovarajuće osiguranje kako bi se spriječilo oštećenje tijekom transporta

2. Carinska dokumentacija za glatko carinjenje

3. Usmjeravanje do glavnih luka za učinkovitu međunarodnu dostavu

Većina uobičajenih narudžbi za prigušnu ploču FAST hidrauličkog retardera za Shacman kamion šalje se unutar 7-45 dana nakon potvrde plaćanja. Za kupce s redovitim zahtjevima možemo dogovoriti zakazane isporuke ili održavati zalihe u špediterskim skladištima radi brže isporuke.

Uobičajena pitanja

P1: Koji brojevi dijelova odgovaraju ovoj prigušnoj ploči?

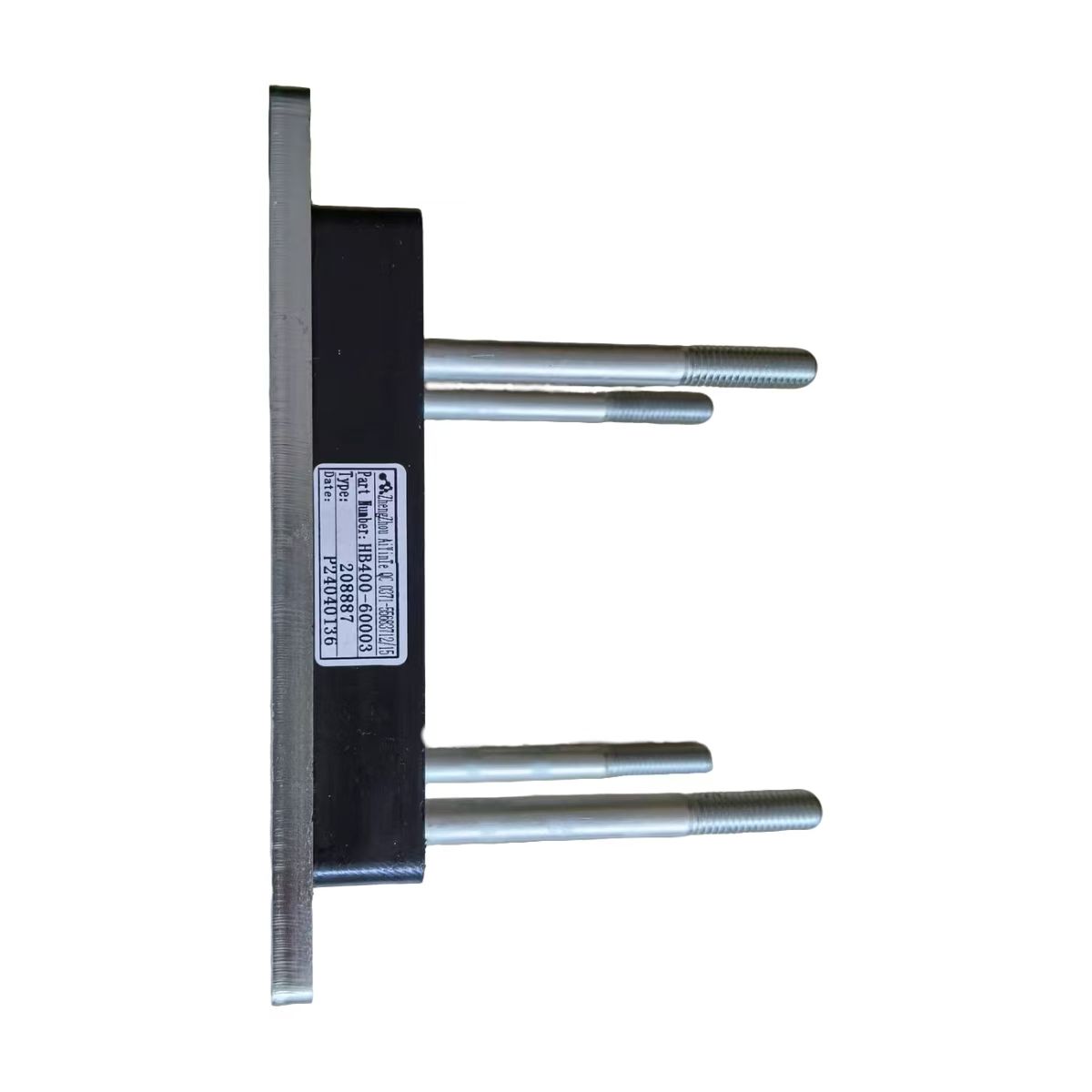

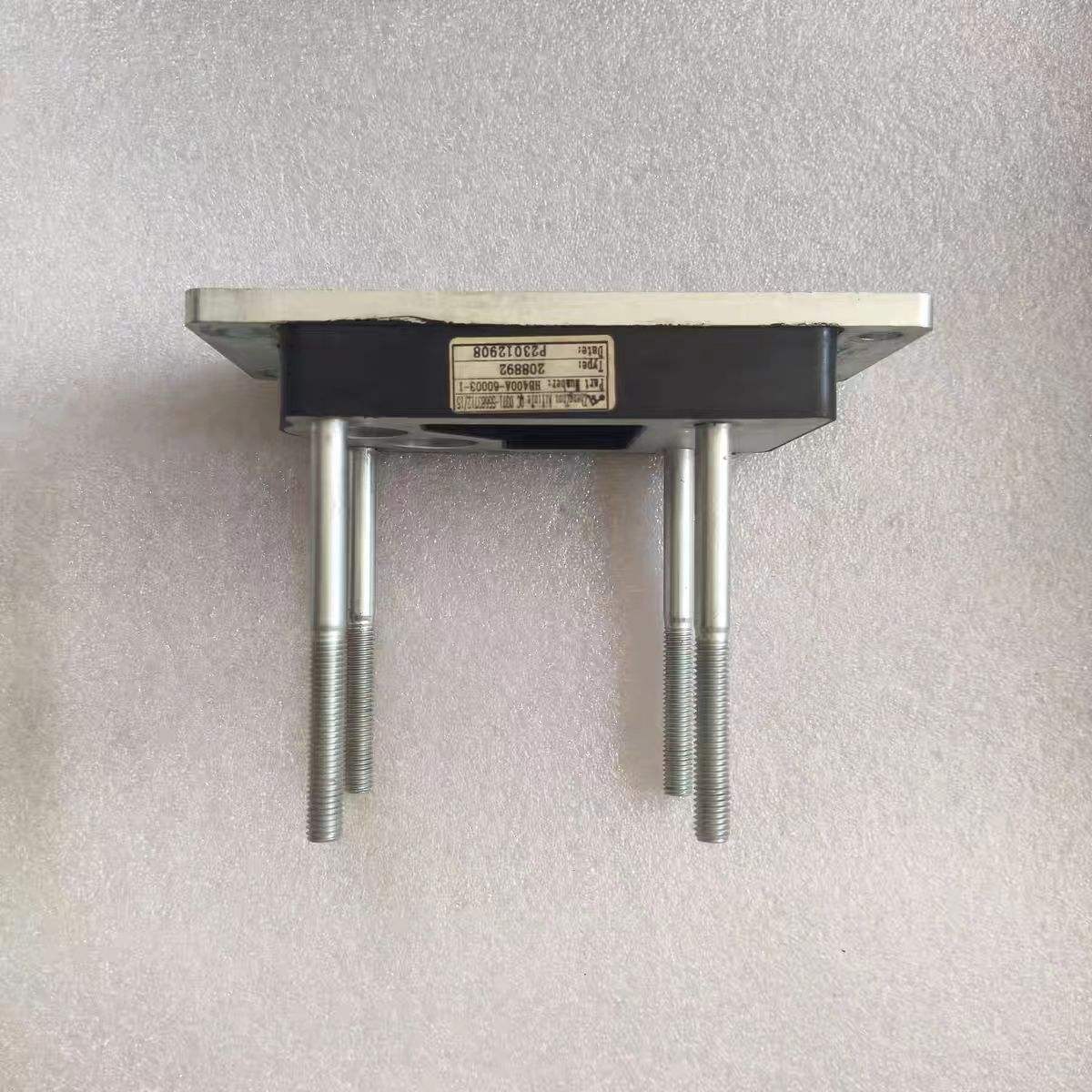

Prigušna ploča dostupna je kao HB400-60003 i HB400-60002. Kompletan sklop proporcionalnog ventila s prigušnom pločom je HB400-60001.

P2: Kako mogu potvrditi da ova prigušna ploča odgovara mom kamionu?

Provjerite model retardera na identifikacijskoj pločici na tijelu retardera. Kompatibilni modeli uključuju FH400B, FH240B, FHB320B i FHB400B. Alternativno, dostavite VIN svog vozila svom dobavljaču za točno podudaranje u FAST ili Shacman katalogu elektroničkih dijelova.

P3: Što trebam zamijeniti zajedno s prigušnom pločom?

Provjerite je li proporcionalni ventil oštećen. Provjerite je li brtva O-prstena stara ili istrošena i zamijenite je ako je potrebno.

P4: Mogu li ovo sam instalirati?

Rad uključuje tijelo upravljačkog ventila retardera. Preporučamo da ugradnju izvrši tehničar s iskustvom u servisiranju FAST retardera kako bi se osiguralo ispravno testiranje momenta i funkcije.
